DIN 741 Klemens

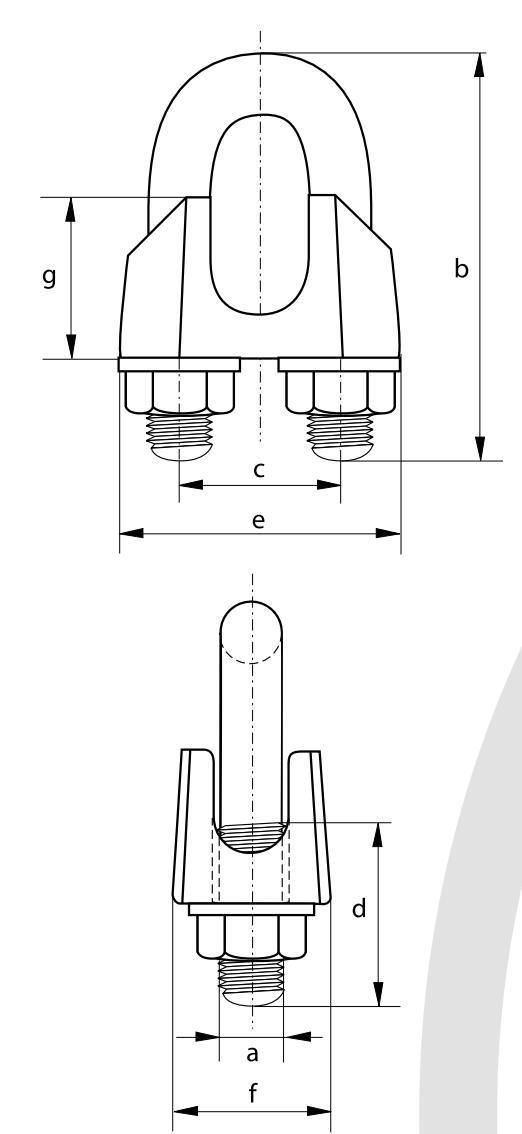

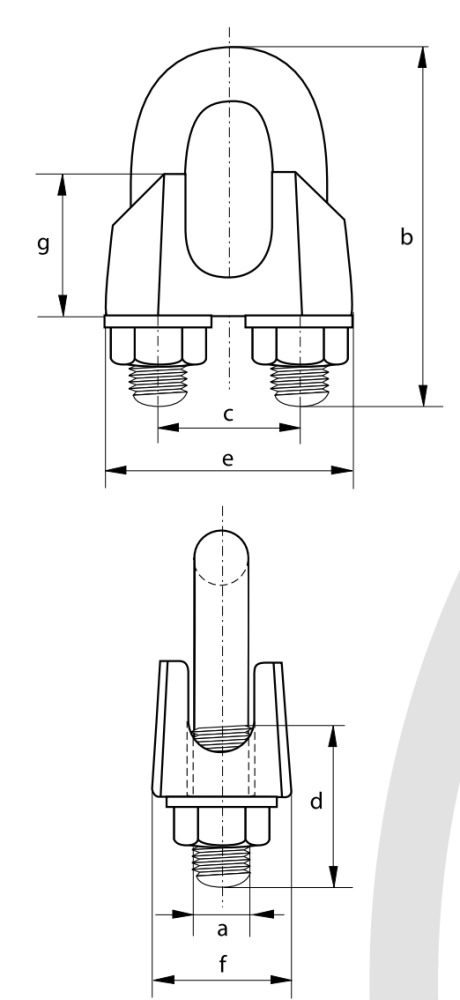

Halat Çapı / mm Çap / a mm U-Bolt Uzunluğu / b mm U-Bolt İç Genişliği / c-mm Diş Boyu / d-mm Taban Uzunluğu / f-mm Gövde Genişliği / g-mm Ağırlık / 100Ad-kg
3 4 20 9 12 10 10 1,4
5 5 24 11 13 11 10 1,5
6 5 28 13 15 12 11 1,6
8 6 34 16 19 14 15 4,1
10 8 42 19 22 18 17 6
11 8 44 20 22 19 18 7
13 10 55 24 30 23 21 11,8
14 10 57 25 30 23 22 12,4
16 12 63 29 33 26 26 21
19 12 75 32 38 29 30 23,6
22 14 85 37 44 33 34 23,8
26 14 95 41 45 35 37 41
30 16 110 48 50 37 43 62
34 16 120 52 55 42 50 75
40 16 140 58 60 45 55 104
45 18 163 65 75 49 60 134
50 20 170 72 77 51 65 175
