G 2130 Mapa

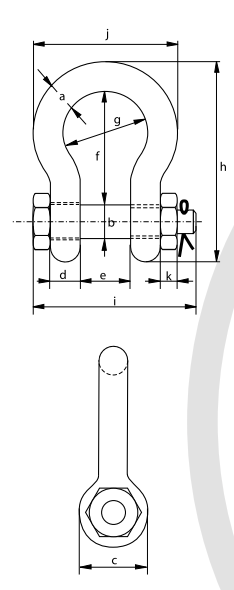

Taşıma Kapasitesi / t Gövde Çapı / a-mm Pim Çapı / b-mm Göz Çapı / c-mm Göz Kalınlığı / d-mm Ağız Açıklığı / e-mm İç Uzunluk / f-mm İç Çap / g-mm Dış Çap / h-mm Pim Uzunluğu / i-mm Genişlik / j-mm Sorum Kalınlığı / k-mm Birim Ağırlık / ad-kg
0,50 7 8 16,5 7 12 29 20 48,5 42 34 4 0,06
0,75 9 10 20 9 13,5 32 22 56 50 40 5 0,11
1 10 11 22,5 10 17 36,5 26 63,5 60 46 8 0,16
1,5 11 13 26,5 11 19 43 29 74 67 51 11 0,22
2 13,5 16 34 13 22 51 32 89 82 58 13 0,42
3,25 16 19 40 16 27 64 43 110 98 75 17 0,74
4,75 19 22 46 19 31 76 51 129 114 89 19 1,18
6,5 22 25 52 22 36 83 58 144 130 102 22 1,77
8,5 25 28 59 25 43 95 68 164 150 118 25 2,58
9,5 28 32 66 28 47 108 75 185 166 131 27 3,66
12 32 35 72 32 51 115 83 201 178 147 30 4,91
13,5 35 38 80 35 57 133 92 227 197 162 33 6,54
17 38 42 88 38 60 146 99 249 202 175 19 8,19
25 45 50 103 45 74 178 126 300 249 216 23 14,22
35 50 57 111 50 83 197 138 331 269 238 26 19,53
42,5 57 65 130 57 95 222 160 377 301 274 29 28,33
55 65 70 145 65 105 260 180 433 330 310 32 39,59
85 75 83 162 73 127 329 190 527 380 340 39 62
