Dişi Ayboltlar

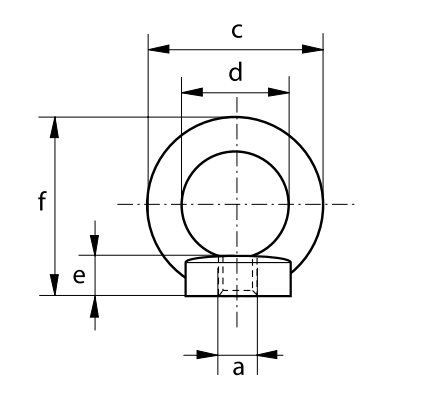

Çalışma Yükü / t Diş Çapı / a-mm Taban Çapı / b-mm Göz Dış Çapı / c-mm Göz İç Çapı / d-mm Taban Kalınlığı / e-mm Yükseklik /f-mm Ağırlık / 100Ad-kg
0,07 M 6 x 1 20 36 20 8,5 36 5,1
0,14 M 8 x 1,25 20 36 20 8,5 36 5,2
0,23 M 10 x 1,50 25 45 25 10 45 9,4
0,34 M 12 x 1,75 30 54 30 11 53 16
0,49 M 14 x 2 35 63 35 13 60 25,5
0,70 M 16 x 2 35 63 35 13 62 24
0,90 M 18 x 2,50 40 72 40 16 71 36
1,20 M 20 x 2,50 40 72 40 16 71 35,2
1,50 M 22 x 2,50 45 81 45 18 80 51,7
1,80 M 24 x 3 50 90 50 20 90 75,4
2,50 M 27 x 3 50 90 50 20 90 102
3,20 M 30 x 3,50 65 108 60 25 109 125
4,30 M 33 x 3,50 65 108 60 25 110 131
4,60 M 36 x 4 75 126 70 30 128 208
6,10 M 39 x 4 75 126 70 30 130 210
6,30 M 42 x 4,50 85 144 80 35 147 305
8 M 45 x 4,50 85 144 80 35 150 407
8,60 M 48 x 5 100 166 90 40 168 502
8,60 M 52 x 5,50 110 184 100 45 187 830
11,50 M 56 x 5,50 110 184 100 45 187 669
16 M 64 x 6 120 206 110 50 208 930
21 M 72 x 6 150 260 140 60 260 1500
